4齒輪的檢驗項目
各種輪齒要素的檢驗，需要多種測量操作。首先，必須保證在所有測量中如涉及齒輪旋轉時，齒輪實際工作的軸線應與測量過程中旋轉軸線相重合。
在檢驗中，既不經濟也沒有必要測量全部輪齒要素的偏差，如單個齒距、齒距累積、齒廓、螺旋線、切向和徑向綜合偏差、徑向跳動、表面粗糙度等，因為其中有些要素對于特定齒輪的功能并沒有明顯的影響。另外，有些測量項目可以代替別的一些項目，例如切向綜合偏差檢驗?zāi)艽纨X距偏差檢驗，徑向綜合偏差檢驗?zāi)艽鎻较蛱鴦訖z驗。由于考慮到有這類情況，在ISO/TR10063中按齒輪工作性能推薦了檢驗組和公差族。然而，應該強調，對于質量控制測量項目的減少，必須由采購方與供方協商確定。
5偏差位置的識別
結合輪齒的測量，識別偏差的方便辦法是闡明其涉及的位置，如右齒面、左齒面、齒距或它們的成組。
5.1右或左齒面數
選定齒輪的一面作基準面，并標上字母“Ⅰ”，另一個非基準面為“Ⅱ”

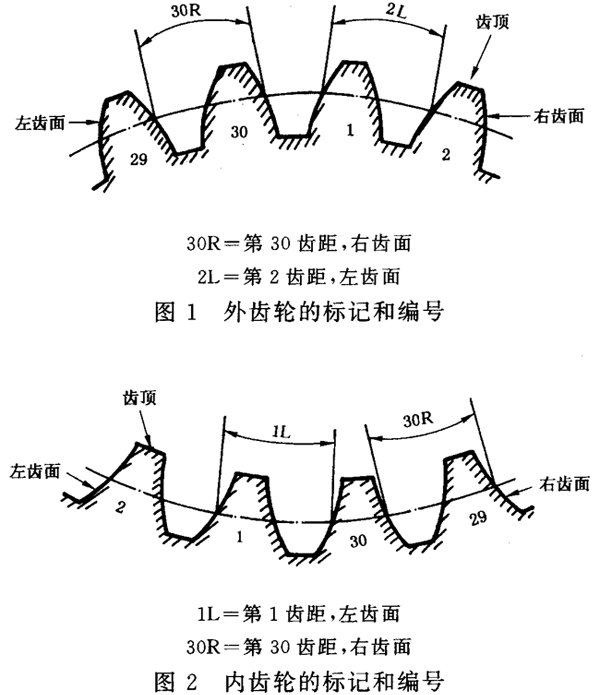

對著基準面進行觀察，看到齒和齒頂，則右齒面在右邊，左齒面在左邊（見圖1、圖2）。
右和左齒面分別用字母“R”和“L”表示。
5.2斜齒輪的右旋或左旋
外齒或內齒斜齒輪的螺旋方向，由右旋或左旋表示，螺旋方向分別由字母“r”和“l(fā)”表示。當齒輪軸豎立于觀察者前方，所見輪齒向右（左）上方傾斜者為右（左）旋齒輪。
5.3齒與齒面的編號
對著齒輪的基準面看，以順時針方向順序地數齒數，齒數后寫上字母R或L，表示它是右或左齒面，比如“齒面29L”。
5.4齒距的編號
單個齒距的編號和下個齒的編號有關，第N齒距介于“N-1”齒和第“N”齒的同側齒面之間，用字母R或L表示齒距是介于右齒面還是左齒面之間，例如“齒面2L”（見圖1）。
5.5齒距數“k”
偏差符號的下標“k”表示所要測量偏差的相鄰齒距的個數，實踐中，數字往往取代k，比如FP3表示3個齒距的齒距累積偏差。
5.6檢驗的規定
通常，測量應在鄰近齒高的中部和（或）齒寬的中部進行，如果齒寬大于250mm，則應增加兩個齒廓測量部位，即在距齒寬每側約15%的齒寬處測量，齒廓和螺旋線偏差應至少在3個以上均布的位置同側的齒面上測量。
